Подвесы кабельные

Кабельные подвесы применяются там, где используются один или два кабеля малого сечения, все другие требования по работе системы максимально упрощены.

В нашем ассортименте имеются подвесы всех типов:
- тип Т - форма каретки подвеса напоминает букву Т (устаревшая форма);
- тип Ф - форма каретки подвеса напоминает букву Ф;
- на основные размеры троса d6, d8, d10, d12, d14. d16 и более;
- для высокой влажности (нержавеющие);
- для низких температур (хладостойкие);
- для запыленных помещений (с дополнительной защитой подшипников).

Кабельные тележки могут быть взрывобезопасными, кабельные подвесы нет.

Подвесы роликовые (подвижные)
Параметр	Обозначение	Значение параметра
Тип изделия	Т	Подвес кабельный роликовый тип Т
Тип изделия	Ф	Подвес кабельный роликовый тип Ф
Количество и назначение роликов	Т11	Один верхний ролик ходовой, один нижний ролик стабилизации
	Ф11	Один верхний ролик ходовой, один нижний ролик стабилизации
	Т21	Два верхних ролика ходовых, один нижний ролик стабилизации
	Ф21	Два верхних ролика ходовых, один нижний ролик стабилизации
Наличие шарнирного вращения	Т21-Ш	Подвес шарнирный (с вращением подвески)
Тип подвески	Т21-К	Классическая (с коромыслом без шарнира)
Тип подвески	Т21-Ш-Х	Хомутовая (со скобами с шарниром)
Подвесы роликовые (неподвижные)
Тип изделия	П	Подвес
Тип изделия	ПН	Неподвижный
Наличие шарнирного вращения	ПН-Ш	Подвес шарнирный (с вращением подвески)
Тип подвески	ПН-К	Классическая (с коромыслом без шарнира)
Тип подвески	ПН-Ш-Х	Хомутовая (со скобами с шарниром)

Подвесы скользящие (подвижные)
Тип изделия	П	Подвес
	ПС	Скользящий
	ПСК	Кабельный

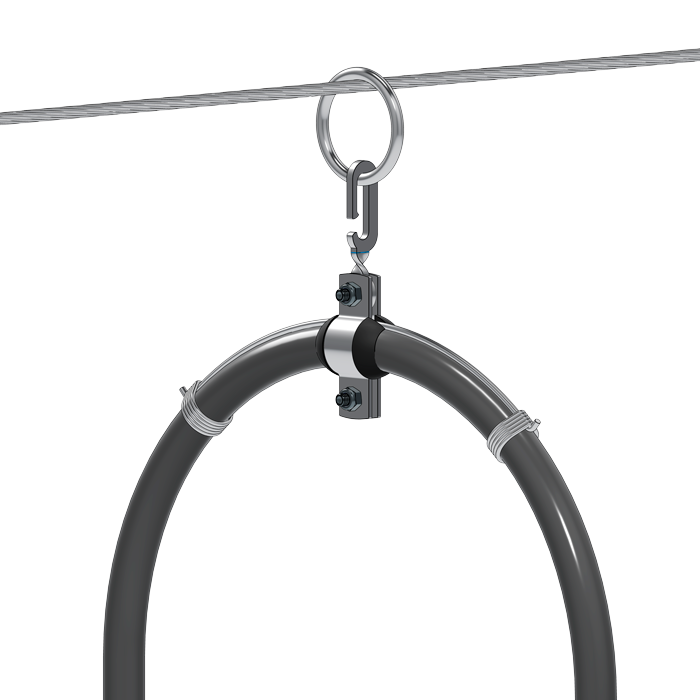

Тип подвески	ПСК-К	Классическая (с коромыслом)

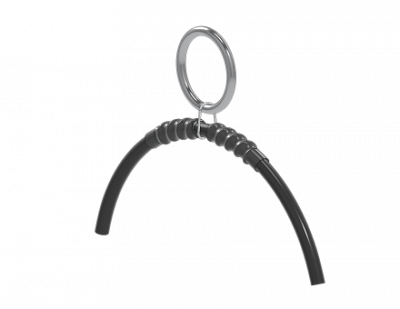

Тип подвески	ПСК-С	Спиральная (коромысло - спираль)
Подвесы скользящие (неподвижные)
Тип изделия	П	Подвес
	ПК	Концевой (неподвижный)
	ПКК	Кабельный
Тип подвески	ПКК-К	Классическая (с коромыслом)
Тип подвески	ПКК-С	Спиральная (коромысло - спираль)

Тележки кабельные состоят из трех основных элементов:
- каретка (обеспечивает мягкое перемещение системы по трассе);
- подвеска (обеспечивает безопасное и надежное крепление кабелей в системе);
- шарнир (система сопряжения каретки и подвески).

Каретка может перемещаться по:
- тросу;
- профилю (различного вида);
- двутавровой балке.

Профиль может иметь форму:
- СА-профиль (трасса может быть криволинейной);
- СМ-профиль (трасса не может быть криволинейной);
- Т-профиль (трасса может быть криволинейной);
- D-профиль (трасса может быть криволинейной).

Каретка может передвигаться:
- на 2-х роликах;
- на 4-х роликах;
- на 6-и роликах.

Двутавровые каретки имеют 2, 4 или 6 ходовых роликов.

Все каретки всегда делятся на 3 вида:
- неподвижная - устанавливается первой, создает первую кабельную петлю;
- подвижная - несут основную нагрузку по поддержанию и перемещению кабелей;
- буксировочная - работает в сцепке с тельфером при помощи рамки и кронштейна (водила), установленного на тельфере.
Тросовые каретки имеют 2 ходовых ролика с пазом, предназначенным для конкретного диаметра троса: 6 мм; 8 мм; 10 мм; 12 мм; 14 мм; 16 мм.

Подвесы кабельные типа Т и Ф имеют 1 или 2 ходовых верхних ролика и один нижний ролик стабилизации.

Размер каретки определяется толщиной троса, и соответственно размерами роликов.

Подвеска кабеля может быть:
- на арку (кабели подвешиваются на скобах);
- на коромысло

Диаметр кабеля должен быть любыми соизмерим с размерами каретки..

Обозначение	Трасса, м	Подвесов	D троса	Тяжение (max)	Провис троса при температуре
Параметры трассы					-20	-10	0	+10	+20	+30
А30-95-03-00	6-7	4	Проволока 6,0	2600Н	70	80	100	120	140	150
А30-95-03-01	7-8
А30-95-03-02	8-9	5
А30-95-03-03	9-10
А30-95-03-04	10-11	6
А30-95-03-05	11-12
А30-95-04-00	12-13	7			150	180	200	220	250	270
А30-95-04-01	13-14
А30-95-04-02	14-15	8
А30-95-04-03	15-16
А30-95-04-04	16-17	9
А30-95-04-05	17-18
А30-95-05-00	18-19	10			180	210	240	270	300	330
А30-95-05-01	19-20
А30-95-05-02	20-21	11
А30-95-05-03	21-22
А30-95-05-04	21-22	12
А30-95-05-05	23-24
А30-95-06-00	24-25	13	Проволока 8,0	4700Н	280	310	350	390	420	460
А30-95-06-01	25-26
А30-95-06-02	26-27	14
А30-95-06-03	27-28
А30-95-06-04	28-29	15
А30-95-06-05	29-30
А30-95-07-00	30-31	16	Канат 5,9	4900Н (до 36м), 5100Н (до 42м)	200	210	220	240	250	260
А30-95-07-01	31-32
А30-95-07-02	32-33	17
А30-95-07-03	33-34
А30-95-07-04	34-35	18
А30-95-07-05	35-36
А30-95-08-00	36-37	19			270	290	300	320	330	350
А30-95-08-01	37-38
А30-95-08-02	38-39	20
А30-95-08-03	39-40
А30-95-08-04	40-41	21
А30-95-08-05	41-42

Проволока 6,0-1ц-I ГОСТ 3282-74

Проволока 8,0-1ц-I ГОСТ 3282-74

Канат 5,9-Г-I-Н-1370 ГОСТ 3069-80

Тяжение (max) при минимальной температуре (-20С) для устранения порыва троса

- Натяжная муфта НМ-500 – 2шт;

- Зажим тросовый ЗТ – 6шт;

- Тросовое водило (для компенсации провиса троса) – 1шт;

- Гильза алюминиевая 13-5-1А-00УТ2 – 2шт;

- Поводок А30-95-26 – 1шт;

- Канат 2,2-Г-I-Н ГОСТ 3069-80 - 1м;

- Кронштейны А30-95-17, А30-95-18 или А30-95-19, А30-95-20 – 2шт;

- Анкер АОК-500 или скоба А30-95-25 – 2шт;

- Подвесы – необходимое количество.
