Условные обозначения
|
Параметр
|
Примечания, диапазон значений
|
|
Кольцо
|
Конструкция располагает провода по кругу (на кольце)
|
Наружный диаметр кольца 180мм
|
|
Кольцо КТП
|
Кольцо для ТокоПроводов
|
Провода голые, тип А или АС, сечением до 600 мм2
|
|
Кольцо КТП-14
|
Максимальное количество проводов
|
min 4 провода; max 14 проводов
|
|
Кольцо КТП-14-10
|
Общее количество проводов, N=10
|
Сумма внутренних и наружных проводов
|
|
Кольцо КТП-14-10 (2хАС600+4хА500)
|
Применяется 2 провода АС 600 и 4 провода А500
|
Наружный диаметр от 24 до 35 мм
|
|
Кольцо КТП-14-10 (2хАС600+4хА500)-СТ
|
Стационарное
|
Устанавливается на опорных изоляторах
|
|

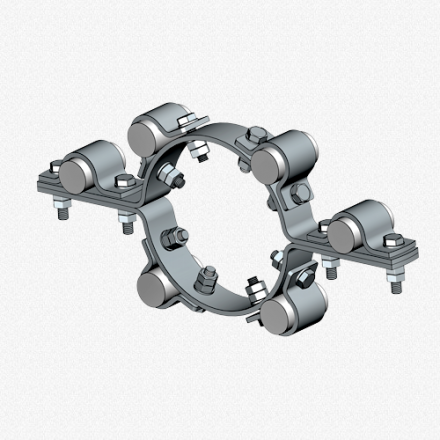

Кольцо КТП-14-10 (2хАС600+4хА500)-П
|
Подвесное
|
Подвешивается на проводах, имеет длинные лапки
|
|

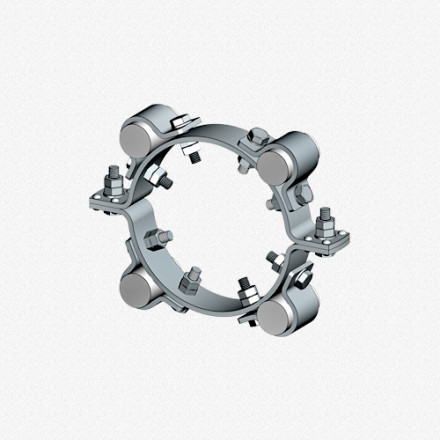

Кольцо КТП-14-10 (2хАС600+4хА500)-ПУ
|
Подвесное, укороченное
|
Подвешивается на проводах, имеет короткие лапки
|
|

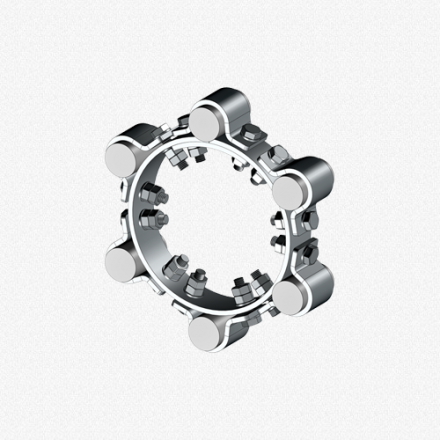

Кольцо КТП-14-10 (2хАС600+4хА500)-ПК
|
Подвесное, кольцевое
|
Подвешивается на проводах, не имеет лапок
|
На первом этапе для прижима проводов применялись Г-образные и С-образные скобы. Одна скоба удерживала один или даже два провода, при этом крепление одной скобы осуществлялось лишь одним болтом М6.
Для усиления надежности крепления проводов были разработаны двухлапковые скобы для одного, а также двух кабелей. Скобы крепятся двумя болтами М8. Несущие провода АС крепятся скобами с двумя болтами М10.
Таким образом срыв провода с кольца стал практически невозможен.
