Подвески типоразмер 23 (титан, усиленные)

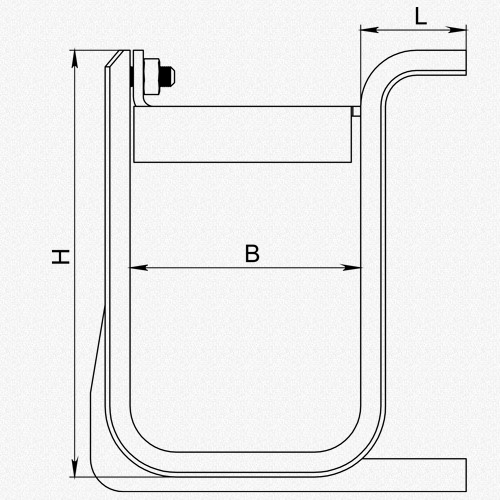

Типоразмер	B	H	L	Код	Старый код	Масса
Подвеска 23-70-100 ТЛИШ.363621.067-00	70	100	32	ТЛИШ.363621.067-00	688-03.859-00	359
Подвеска 23-70-130 ТЛИШ.363621.067-01	70	130	32	ТЛИШ.363621.067-01	688-03.859-01	397
Подвеска 23-70-160 ТЛИШ.363621.067-02	70	160	32	ТЛИШ.363621.067-02	688-03.859-02	446
Подвеска 23-70-180 ТЛИШ.363621.067-03	70	180	32	ТЛИШ.363621.067-03	688-03.859-03	468
Подвеска 23-70-200 ТЛИШ.363621.067-04	70	200	32	ТЛИШ.363621.067-04	688-03.859-04	501
Подвеска 23-70-230 ТЛИШ.363621.067-05	70	230	32	ТЛИШ.363621.067-05	688-03.859-05	543
Подвеска 23-90-160 ТЛИШ.363621.067-06	90	160	32	ТЛИШ.363621.067-06	688-03.859-06	510
Подвеска 23-90-180 ТЛИШ.363621.067-07	90	180	32	ТЛИШ.363621.067-07	688-03.859-07	532
Подвеска 23-90-200 ТЛИШ.363621.067-08	90	200	32	ТЛИШ.363621.067-08	688-03.859-08	565
Подвеска 23-90-230 ТЛИШ.363621.067-09	90	230	32	ТЛИШ.363621.067-09	688-03.859-09	604
Подвеска 23-125-160 ТЛИШ.363621.067-10	125	160	32	ТЛИШ.363621.067-10	688-03.859-10	600
Подвеска 23-125-180 ТЛИШ.363621.067-11	125	180	32	ТЛИШ.363621.067-11	688-03.859-11	622
Подвеска 23-125-200 ТЛИШ.363621.067-12	125	200	32	ТЛИШ.363621.067-12	688-03.859-12	655
Подвеска 23-125-230 ТЛИШ.363621.067-13	125	230	32	ТЛИШ.363621.067-13	688-03.859-13	694
Подвеска 23-160-160 ТЛИШ.363621.067-14	160	160	32	ТЛИШ.363621.067-14	688-03.859-14	689
Подвеска 23-160-180 ТЛИШ.363621.067-15	160	180	32	ТЛИШ.363621.067-15	688-03.859-15	711
Подвеска 23-160-200 ТЛИШ.363621.067-16	160	200	32	ТЛИШ.363621.067-16	688-03.859-16	744
Подвеска 23-160-230 ТЛИШ.363621.067-17	160	230	32	ТЛИШ.363621.067-17	688-03.859-17	783
Подвеска 23-160-240 ТЛИШ.363621.067-18	160	240	32	ТЛИШ.363621.067-18	688-03.859-18	799
Подвеска 23-160-280 ТЛИШ.363621.067-19	160	280	32	ТЛИШ.363621.067-19	688-03.859-19	865

Подвеска кабельная для крепления кабелей и проводов на судах, платформах, морских и речных плавсредствах.
Крепление к набору судна приваркой, имеют три подразмера. Подразмер "усиленный корпус".
Данный типоразмер изготавливается из специального сплава по ОСТ5Р.6180-81 (ранее ОСТ5.6020-71).

Условные обозначения	Значение	Примечания
Подвеска 2	Тип 2	Один хвостовик (толстый металл)
Подвеска 23	3-Титан	ВТ1-0
Подвеска 23-70	Ширина окна корпуса, B=70	B=70; 90; 125; 160
Подвеска 23-125-100	Высота, H=100	H=100; 130; 160; 180; 200; 230
Подвеска 23-125-100	Расстояние от борта, L=32	L=32
Подвеска 23-125-100/ОМ	Общеморское исполнение	ОМ (можно не указывать)
Подвеска 23-125-100/ТМ	Тропическое морское исполнение	ТМ (в тропическом обязательно указать)

Примеры маркировки	Расшифровка маркировки
Подвеска 23-70-100	Подвеска кабельная тип 2, титан, B=70, H=100, (L=32)
Подвеска 23-70-100/ТМ	Подвеска кабельная тип 2, сталь, B=70, H=100, (L=32), морское тропическое исполнение

Деталь	Применяемые материалы	Дополнительные операции
Корпус (специальный сплав)	Лист ВТ1-0 ГОСТ 22178-76	без покрытия
Хвостовик (специальный сплав)	Уголок ВТ1-0 ОСТ1 90218-76	без покрытия
Уплотнитель замка	Резина губчатая I и II группы	приклеить (примотать)
Клей уплотнителя	Резиновый клей 88-Н ОСТ 5.9068
Метизы (корпус специальный сплав)	Титановые метизы марки ВТ3-1 (3М), аналог Ti-6Al-4V (Grade 5)	оксидировать
Покрытие (корпус специальный сплав)	Без покрытия	без покрытия
Исполнение ТМ (все типоразмеры)	Круговая герметичная сварка	оксидировать
