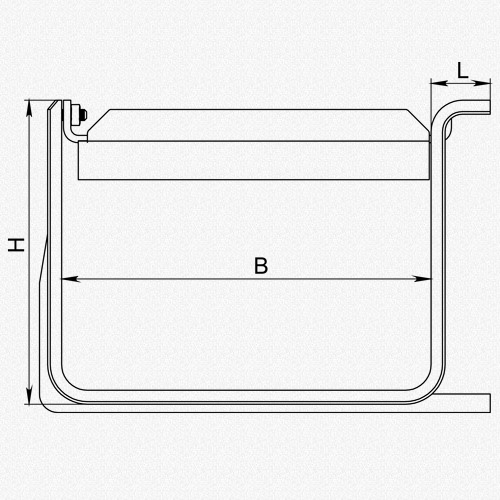

Подвеска кабельная тип 2 титановая усиленная ОСТ5Р.6180-81 чертеж ТЛИШ


Типоразмер	B	H	L	Код	Старый код	Масса
Подвеска 23-200-165 ТЛИШ.363621.068-00	200	165	32	ТЛИШ.363621.068-00	688-03.860-00	928
Подвеска 23-230-165 ТЛИШ.363621.068-01	230	165	32	ТЛИШ.363621.068-01	688-03.860-01	1 054
Подвеска 23-250-165 ТЛИШ.363621.068-02	250	165	32	ТЛИШ.363621.068-02	688-03.860-02	1 122
Подвеска 23-250-185 ТЛИШ.363621.068-03	250	185	32	ТЛИШ.363621.068-03	688-03.860-03	1 144

Подвеска кабельная для крепления кабелей и проводов на судах, платформах, морских и речных плавсредствах.
Крепление к набору судна приваркой, имеют три подразмера. Подразмер "усиленный корпус, усиленный замок".
Данный типоразмер изготавливается из специального сплава по ОСТ5Р.6180-81 (ранее ОСТ5.6020-71).

Условные обозначения	Значение	Примечания
Подвеска 2	Тип 2	Один хвостовик (толстый металл)
Подвеска 23	3-Титан	ВТ1-0
Подвеска 23-70	Ширина окна корпуса, B=70	B=200; 230; 250
Подвеска 23-165-100	Высота, H=100	H=165; 185
Подвеска 23-165-100	Расстояние от борта, L=32	L=32
Подвеска 23-165-100/ОМ	Общеморское исполнение	ОМ (можно не указывать)
Подвеска 23-165-100/ТМ	Тропическое морское исполнение	ТМ (в тропическом обязательно указать)

Примеры маркировки	Расшифровка маркировки
Подвеска 23-165-100	Подвеска кабельная тип 2, титан, B=165, H=100, (L=32)
Подвеска 23-165-100/ТМ	Подвеска кабельная тип 2, сталь, B=165, H=100, (L=32), морское тропическое исполнение

Деталь	Применяемые материалы	Дополнительные операции
Корпус (специальный сплав)	Лист ВТ1-0 ГОСТ 22178-76	без покрытия
Хвостовик (специальный сплав)	Уголок ВТ1-0 ОСТ1 90218-76	без покрытия
Уплотнитель замка	Резина губчатая I и II группы	приклеить (примотать)
Клей уплотнителя	Резиновый клей 88-Н ОСТ 5.9068
Метизы (корпус специальный сплав)	Титановые метизы марки ВТ3-1 (3М), аналог Ti-6Al-4V (Grade 5)	оксидировать
Покрытие (корпус специальный сплав)	Без покрытия	без покрытия
Исполнение ТМ (все типоразмеры)	Круговая герметичная сварка	оксидировать
