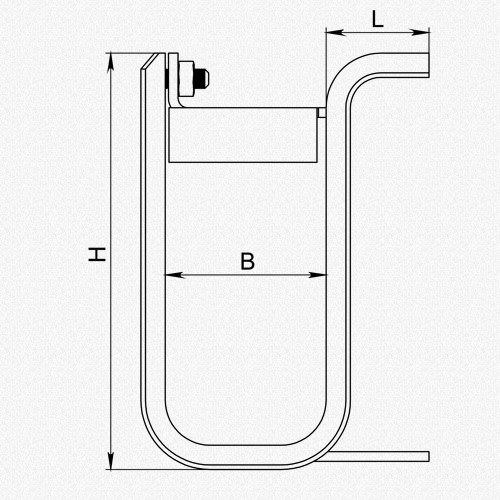

Подвеска кабельная тип 2 титановая облегченная ОСТ5Р.6180-81 чертеж ТЛИШ


Типоразмер	B	H	L	Код	Старый код	Масса
Подвеска 23-28-80 ТЛИШ.363621.066-00	28	80	32	ТЛИШ.363621.066-00	688-03.858-00	112
Подвеска 23-28-100 ТЛИШ.363621.066-01	28	100	32	ТЛИШ.363621.066-01	688-03.858-01	122
Подвеска 23-28-130 ТЛИШ.363621.066-02	28	130	32	ТЛИШ.363621.066-02	688-03.858-02	161
Подвеска 23-28-160 ТЛИШ.363621.066-03	28	160	32	ТЛИШ.363621.066-03	688-03.858-03	180
Подвеска 23-28-180 ТЛИШ.363621.066-04	28	180	32	ТЛИШ.363621.066-04	688-03.858-04	192
Подвеска 23-36-80 ТЛИШ.363621.066-05	36	80	32	ТЛИШ.363621.066-05	688-03.858-05	125
Подвеска 23-36-100 ТЛИШ.363621.066-06	36	100	32	ТЛИШ.363621.066-06	688-03.858-06	135
Подвеска 23-36-130 ТЛИШ.363621.066-07	36	130	32	ТЛИШ.363621.066-07	688-03.858-07	174
Подвеска 23-36-160 ТЛИШ.363621.066-08	36	160	32	ТЛИШ.363621.066-08	688-03.858-08	194
Подвеска 23-36-180 ТЛИШ.363621.066-09	36	180	32	ТЛИШ.363621.066-09	688-03.858-09	206
Подвеска 23-36-200 ТЛИШ.363621.066-10	36	200	32	ТЛИШ.363621.066-10	688-03.858-10	220
Подвеска 23-36-230 ТЛИШ.363621.066-11	36	230	32	ТЛИШ.363621.066-11	688-03.858-11	239
Подвеска 23-50-80 ТЛИШ.363621.066-12	50	80	32	ТЛИШ.363621.066-12	688-03.858-12	145
Подвеска 23-50-100 ТЛИШ.363621.066-13	50	100	32	ТЛИШ.363621.066-13	688-03.858-13	155
Подвеска 23-50-130 ТЛИШ.363621.066-14	50	130	32	ТЛИШ.363621.066-14	688-03.858-14	196
Подвеска 23-50-160 ТЛИШ.363621.066-15	50	160	32	ТЛИШ.363621.066-15	688-03.858-15	215
Подвеска 23-50-180 ТЛИШ.363621.066-16	50	180	32	ТЛИШ.363621.066-16	688-03.858-16	260
Подвеска 23-50-200 ТЛИШ.363621.066-17	50	200	32	ТЛИШ.363621.066-17	688-03.858-17	250
Подвеска 23-50-230 ТЛИШ.363621.066-18	50	230	32	ТЛИШ.363621.066-18	688-03.858-18	240

Подвеска кабельная для крепления кабелей и проводов на судах, платформах, морских и речных плавсредствах.
Крепление к набору судна приваркой, имеют три подразмера. Подразмер "облегченные".
Данный типоразмер изготавливается из специального сплава по ОСТ5Р.6180-81 (ранее ОСТ5.6020-71).

Условные обозначения	Значение	Примечания
Подвеска 2	Тип 2	Один хвостовик (пластина)
Подвеска 23	3-Титан	ВТ1-0
Подвеска 23-28	Ширина окна корпуса, B=28	B=28; 36; 50
Подвеска 23-125-100	Высота, H=100	H=80; 100; 130; 160; 180; 200; 230
Подвеска 23-125-100	Расстояние от борта, L=32	L=32
Подвеска 23-125-100/ОМ	Общеморское исполнение	ОМ (можно не указывать)
Подвеска 23-125-100-32/ТМ	Тропическое морское исполнение	ТМ (в тропическом обязательно указать)

Примеры маркировки	Расшифровка маркировки
Подвеска 23-28-100	Подвеска кабельная тип 2, титан, B=28, H=100, (L=32)
Подвеска 23-28-100/ТМ	Подвеска кабельная тип 2, сталь, B=28, H=100, (L=32), морское тропическое исполнение


Деталь	Применяемые материалы	Дополнительные операции
Корпус (специальный сплав)	Лист ВТ1-0 ГОСТ 22178-76	без покрытия
Хвостовик (специальный сплав)	Уголок ВТ1-0 ОСТ1 90218-76	без покрытия
Уплотнитель замка	Резина губчатая I и II группы	приклеить (примотать)
Клей уплотнителя	Резиновый клей 88-Н ОСТ 5.9068
Метизы (корпус специальный сплав)	Титановые метизы марки ВТ3-1 (3М), аналог Ti-6Al-4V (Grade 5)	оксидировать
Покрытие (корпус специальный сплав)	Без покрытия	без покрытия
Исполнение ТМ (все типоразмеры)	Круговая герметичная сварка	оксидировать
