Подвеска кабельная тип 3 титановая ОСТ5Р.6180-81 чертеж ТЛИШ

Главная

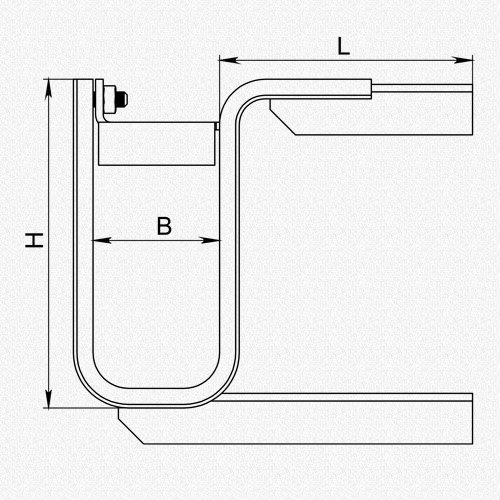

Типоразмер

B

H

L

Код

Старый код

Масса

Подвеска 22-28-100-25 ТЛИШ.363621.062-00

28

100

25

ТЛИШ.363621.062-00

688-03.853-00

115

Подвеска 22-28-100-45 ТЛИШ.363621.062-01

28

100

45

ТЛИШ.363621.062-01

688-03.853-01

125

Подвеска 22-28-100-60 ТЛИШ.363621.062-02

28

100

60

ТЛИШ.363621.062-02

688-03.853-02

130

Подвеска 22-28-100-80 ТЛИШ.363621.062-03

28

100

80

ТЛИШ.363621.062-03

688-03.853-03

160

Подвеска 22-28-100-100 ТЛИШ.363621.062-04

28

100

100

ТЛИШ.363621.062-04

688-03.853-04

175

Подвеска 22-28-130-25 ТЛИШ.363621.062-05

28

130

25

ТЛИШ.363621.062-05

688-03.853-05

135

Подвеска 22-28-130-45 ТЛИШ.363621.062-06

28

130

45

ТЛИШ.363621.062-06

688-03.853-06

145

Подвеска 22-28-130-60 ТЛИШ.363621.062-07

28

130

60

ТЛИШ.363621.062-07

688-03.853-07

150

Подвеска 22-28-130-80 ТЛИШ.363621.062-08

28

130

80

ТЛИШ.363621.062-08

688-03.853-08

180

Подвеска 22-28-130-100 ТЛИШ.363621.062-09

28

130

100

ТЛИШ.363621.062-09

688-03.853-09

195

Подвеска 22-36-130-25 ТЛИШ.363621.062-10

36

130

25

ТЛИШ.363621.062-10

688-03.853-10

140

Подвеска 22-36-130-45 ТЛИШ.363621.062-11

36

130

45

ТЛИШ.363621.062-11

688-03.853-11

150

Подвеска 22-36-130-60 ТЛИШ.363621.062-12

36

130

60

ТЛИШ.363621.062-12

688-03.853-12

155

Подвеска 22-36-130-80 ТЛИШ.363621.062-13

36

130

80

ТЛИШ.363621.062-13

688-03.853-13

185

Подвеска 22-36-130-100 ТЛИШ.363621.062-14

36

130

100

ТЛИШ.363621.062-14

688-03.853-14

200

Подвеска 22-36-180-25 ТЛИШ.363621.062-15

36

180

25

ТЛИШ.363621.062-15

688-03.853-15

175

Подвеска 22-36-180-45 ТЛИШ.363621.062-16

36

180

45

ТЛИШ.363621.062-16

688-03.853-16

185

Подвеска 22-36-180-60 ТЛИШ.363621.062-17

36

180

60

ТЛИШ.363621.062-17

688-03.853-17

190

Подвеска 22-36-180-80 ТЛИШ.363621.062-18

36

180

80

ТЛИШ.363621.062-18

688-03.853-18

220

Подвеска 22-36-180-100 ТЛИШ.363621.062-19

36

180

100

ТЛИШ.363621.062-19

688-03.853-19

235

Подвеска 22-36-230-25 ТЛИШ.363621.062-20

36

230

25

ТЛИШ.363621.062-20

688-03.853-20

210

Подвеска 22-36-230-45 ТЛИШ.363621.062-21

36

230

45

ТЛИШ.363621.062-21

688-03.853-21

220

Подвеска 22-36-230-60 ТЛИШ.363621.062-22

36

230

60

ТЛИШ.363621.062-22

688-03.853-22

225

Подвеска 22-36-230-80 ТЛИШ.363621.062-23

36

230

80

ТЛИШ.363621.062-23

688-03.853-23

255

Подвеска 22-36-230-100 ТЛИШ.363621.062-24

36

230

100

ТЛИШ.363621.062-24

688-03.853-24

270

Подвеска 22-50-130-25 ТЛИШ.363621.062-25

50

230

25

ТЛИШ.363621.062-25

688-03.853-25

150

Подвеска 22-50-130-45 ТЛИШ.363621.062-26

50

130

45

ТЛИШ.363621.062-26

688-03.853-26

160

Подвеска 22-50-130-60 ТЛИШ.363621.062-27

50

130

60

ТЛИШ.363621.062-27

688-03.853-27

165

Подвеска 22-50-130-80 ТЛИШ.363621.062-28

50

130

80

ТЛИШ.363621.062-28

688-03.853-28

195

Подвеска 22-50-130-100 ТЛИШ.363621.062-29

50

130

100

ТЛИШ.363621.062-29

688-03.853-29

210

Подвеска 22-50-180-25 ТЛИШ.363621.062-30

50

180

25

ТЛИШ.363621.062-30

688-03.853-30

185

Подвеска 22-50-180-45 ТЛИШ.363621.062-31

50

180

45

ТЛИШ.363621.062-31

688-03.853-31

195

Подвеска 22-50-180-60 ТЛИШ.363621.062-32

50

180

60

ТЛИШ.363621.062-32

688-03.853-32

200

Подвеска 22-50-180-80 ТЛИШ.363621.062-33

50

180

80

ТЛИШ.363621.062-33

688-03.853-33

230

Подвеска 22-50-180-100 ТЛИШ.363621.062-34

50

180

100

ТЛИШ.363621.062-34

688-03.853-34

245

Подвеска 22-50-230-25 ТЛИШ.363621.062-35

50

230

25

ТЛИШ.363621.062-35

688-03.853-35

220

Подвеска 22-50-230-45 ТЛИШ.363621.062-36

50

230

45

ТЛИШ.363621.062-36

688-03.853-36

230

Подвеска 22-50-230-60 ТЛИШ.363621.062-37

50

230

60

ТЛИШ.363621.062-37

688-03.853-37

235

Подвеска 22-50-230-80 ТЛИШ.363621.062-38

50

230

80

ТЛИШ.363621.062-38

688-03.853-38

265

Подвеска 22-50-230-100 ТЛИШ.363621.062-39

50

230

100

ТЛИШ.363621.062-39

688-03.853-39

280

Подвеска 22-70-180-25 ТЛИШ.363621.062-40

70

180

25

ТЛИШ.363621.062-40

688-03.853-40

235

Подвеска 22-70-180-45 ТЛИШ.363621.062-41

70

180

45

ТЛИШ.363621.062-41

688-03.853-41

245

Подвеска 22-70-180-60 ТЛИШ.363621.062-42

70

180

60

ТЛИШ.363621.062-42

688-03.853-42

250

Подвеска 22-70-180-80 ТЛИШ.363621.062-43

70

180

80

ТЛИШ.363621.062-43

688-03.853-43

260

Подвеска 22-70-180-100 ТЛИШ.363621.062-44

70

180

100

ТЛИШ.363621.062-44

688-03.853-44

295

Подвеска 22-70-200-25 ТЛИШ.363621.062-45

70

200

25

ТЛИШ.363621.062-45

688-03.853-45

250

Подвеска 22-70-200-45 ТЛИШ.363621.062-46

70

200

45

ТЛИШ.363621.062-46

688-03.853-46

260

Подвеска 22-70-200-60 ТЛИШ.363621.062-47

70

200

60

ТЛИШ.363621.062-47

688-03.853-47

265

Подвеска 22-70-200-80 ТЛИШ.363621.062-48

70

200

80

ТЛИШ.363621.062-48

688-03.853-48

295

Подвеска 22-70-200-100 ТЛИШ.363621.062-49

70

200

100

ТЛИШ.363621.062-49

688-03.853-49

310

Подвеска 22-70-230-25 ТЛИШ.363621.062-50

70

230

25

ТЛИШ.363621.062-50

688-03.853-50

270

Подвеска 22-70-230-45 ТЛИШ.363621.062-51

70

230

45

ТЛИШ.363621.062-51

688-03.853-51

280

Подвеска 22-70-230-60 ТЛИШ.363621.062-52

70

230

60

ТЛИШ.363621.062-52

688-03.853-52

285

Подвеска 22-70-230-80 ТЛИШ.363621.062-53

70

230

80

ТЛИШ.363621.062-53

688-03.853-53

315

Подвеска 22-70-230-100 ТЛИШ.363621.062-54

70

230

100

ТЛИШ.363621.062-54

688-03.853-54

330

Подвеска 22-90-200-25 ТЛИШ.363621.062-55

90

200

25

ТЛИШ.363621.062-55

688-03.853-55

370

Подвеска 22-90-200-45 ТЛИШ.363621.062-56

90

200

45

ТЛИШ.363621.062-56

688-03.853-56

380

Подвеска 22-90-200-60 ТЛИШ.363621.062-57

90

200

60

ТЛИШ.363621.062-57

688-03.853-57

390

Подвеска 22-90-200-80 ТЛИШ.363621.062-58

90

200

80

ТЛИШ.363621.062-58

688-03.853-58

420

Подвеска 22-90-200-100 ТЛИШ.363621.062-59

90

200

100

ТЛИШ.363621.062-59

688-03.853-59

435

Подвеска 22-90-230-25 ТЛИШ.363621.062-60

90

230

25

ТЛИШ.363621.062-60

688-03.853-60

405

Подвеска 22-90-230-45 ТЛИШ.363621.062-61

90

230

45

ТЛИШ.363621.062-61

688-03.853-61

415

Подвеска 22-90-230-60 ТЛИШ.363621.062-62

90

230

60

ТЛИШ.363621.062-62

688-03.853-62

425

Подвеска 22-90-230-80 ТЛИШ.363621.062-63

90

230

80

ТЛИШ.363621.062-63

688-03.853-63

455

Подвеска 22-90-230-100 ТЛИШ.363621.062-64

90

230

100

ТЛИШ.363621.062-64

688-03.853-64

470

Подвеска 22-125-200-25 ТЛИШ.363621.062-65

125

200

25

ТЛИШ.363621.062-65

688-03.853-65

420

Подвеска 22-125-200-45 ТЛИШ.363621.062-66

125

200

45

ТЛИШ.363621.062-66

688-03.853-66

435

Подвеска 22-125-200-60 ТЛИШ.363621.062-67

125

200

60

ТЛИШ.363621.062-67

688-03.853-67

445

Подвеска 22-125-200-80 ТЛИШ.363621.062-68

125

200

80

ТЛИШ.363621.062-68

688-03.853-68

480

Подвеска 22-125-200-100 ТЛИШ.363621.062-69

125

200

100

ТЛИШ.363621.062-69

688-03.853-69

495

Подвеска 22-125-230-25 ТЛИШ.363621.062-70

125

230

25

ТЛИШ.363621.062-70

688-03.853-70

450

Подвеска 22-125-230-45 ТЛИШ.363621.062-71

125

230

45

ТЛИШ.363621.062-71

688-03.853-71

465

Подвеска 22-125-230-60 ТЛИШ.363621.062-72

125

230

60

ТЛИШ.363621.062-72

688-03.853-72

475

Подвеска 22-125-230-80 ТЛИШ.363621.062-73

125

230

80

ТЛИШ.363621.062-73

688-03.853-73

505

Подвеска 22-125-230-100 ТЛИШ.363621.062-74

125

230

100

ТЛИШ.363621.062-74

688-03.853-74

520

Подвеска 22-160-200-25 ТЛИШ.363621.062-75

160

200

25

ТЛИШ.363621.062-75

688-03.853-75

470

Подвеска 22-160-200-45 ТЛИШ.363621.062-76

160

200

45

ТЛИШ.363621.062-76

688-03.853-76

485

Подвеска 22-160-200-60 ТЛИШ.363621.062-77

160

200

60

ТЛИШ.363621.062-77

688-03.853-77

495

Подвеска 22-160-200-80 ТЛИШ.363621.062-78

160

200

80

ТЛИШ.363621.062-78

688-03.853-78

525

Подвеска 22-160-200-100 ТЛИШ.363621.062-79

160

200

100

ТЛИШ.363621.062-79

688-03.853-79

540

Подвеска 22-160-230-25 ТЛИШ.363621.062-80

160

230

25

ТЛИШ.363621.062-80

688-03.853-80

500

Подвеска 22-160-230-45 ТЛИШ.363621.062-81

160

230

45

ТЛИШ.363621.062-81

688-03.853-81

515

Подвеска 22-160-230-60 ТЛИШ.363621.062-82

160

230

60

ТЛИШ.363621.062-82

688-03.853-82

525

Подвеска 22-160-230-80 ТЛИШ.363621.062-83

160

230

80

ТЛИШ.363621.062-83

688-03.853-83

555

Подвеска 22-160-230-100 ТЛИШ.363621.062-84

160

230

100

ТЛИШ.363621.062-84

688-03.853-84

570

ИНФОРМАЦИЯ
Подвеска кабельная для крепления кабелей и проводов на судах, платформах, морских и речных плавсредствах.
Крепление к набору судна приваркой, имеет массовый типоразмерный ряд.
Данный типоразмер изготавливается из легкого сплава по ОСТ5Р.6180-81 (ранее ОСТ5.6020-71).
Условные обозначения

Условные обозначения

Значение

Примечания

Подвеска 2

Тип 2

С одним или двумя хвостовиками

Подвеска 22

2-Алюминий

АМг5

Подвеска 21-125

Ширина окна корпуса, B=125

B=125; 160;

Подвеска 21-125-200

Высота, H=200

H=100; 130; 180; 200; 230

Подвеска 21-125-200-45

Расстояние от борта, L=45

L=25; 45; 60; 80; 100

Подвеска 21-125-200-45/ОМ

Общеморское исполнение

ОМ (можно не указывать)

Подвеска 21-125-200-45/ТМ

Тропическое морское исполнение

ТМ (в тропическом обязательно указать)

Примеры маркировки

Примеры маркировки

Расшифровка маркировки

Подвеска 21-28-100-25

Подвеска кабельная тип 1, сталь, B=28, H=100, L=25

Подвеска 22-28-100-80

Подвеска кабельная тип 2, легкий сплав, B=28, H=100, L=80

Подвеска 23-28-100-100

Подвеска кабельная тип 3, титан, B=28, H=100, L=100

Подвеска 21-28-100-100/ТМ

Подвеска кабельная тип 2, сталь, B=28, H=100, L=25, морское тропическое исполнение

Применяемые материалы

Деталь

Применяемые материалы

Дополнительные операции

Корпус (легкий сплав)

Лист АМг5 ГОСТ 8509, ГОСТ 8510

оксидировать, грунтовать

Хвостовик (легкий сплав)

Уголок АМг5 ГОСТ 8509, ГОСТ 8510, полоса ГОСТ 503

грунтовать

Уплотнитель замка

Резина губчатая I и II группы

приклеить (примотать)

Клей уплотнителя

Резиновый клей 88-Н ОСТ 5.9068

Метизы (корпус легкий сплав)

Стальные ГОСТ 17473, ГОСТ 5915

Покрытие (корпус легкий сплав)

Грунт ФЛ-03-Ж (желтый) ГОСТ 9109

Исполнение ТМ (все типоразмеры)

Круговая герметичная сварка

оксидировать

    © ООО "Гибкие системы"  - 2025
    Производитель эксклюзивной продукции для промышленности.
    Согласие на обработку персональных данных
    Мы используем cookie

    Это позволяет нам анализировать взаимодействие посетителей с сайтом и делать его лучше. Продолжая пользоваться сайтом, вы соглашаетесь с использованием cookie.
