Мосты приварные тип 42 ТЛИШ (алюминий)

Мосты ТЛИШ приварные тип 4 (алюминий)

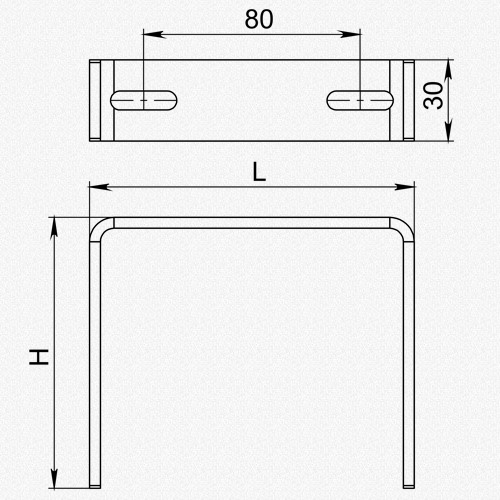

Типоразмер	H	L	S	Код	Старый код	Масса
Мост 42-30 ТЛИШ.745312.009-00	30	120	4	ТЛИШ.745312.009-00	688-03.877-00	55
Мост 42-50 ТЛИШ.745312.009-01	50	120	4	ТЛИШ.745312.009-01	688-03.877-01	55
Мост 42-80 ТЛИШ.745312.009-02	80	120	4	ТЛИШ.745312.009-02	688-03.877-02	80
Мост 42-100 ТЛИШ.745312.009-03	100	120	4	ТЛИШ.745312.009-03	688-03.877-03	105
Мост 42-130 ТЛИШ.745312.009-04	130	120	4	ТЛИШ.745312.009-04	688-03.877-04	125
Мост 42-150 ТЛИШ.745312.009-05	150	120	4	ТЛИШ.745312.009-05	688-03.877-05	139

Мосты тип 42 ТЛИШ П-образные приварные для крепления штепселей с выключателями на судах.
Крепление к набору судна сваркой. Данный типоразмер изготавливается из алюминия по ОСТ5Р.6180-81

Условные обозначения	Параметр	Примечания
Мост 4	Тип 4	Согласно чертежа ТЛИШ
Мост 42	Алюминий	1-сталь, 2-алюм, 3-титан
Мост 42-30	Высота (габарит), H=30	H=30…150
Мост 42-30/ОМ	Общеморское исполнение	ОМ (можно не указывать)
Мост 42-30/ТМ	Тропическое морское исполнение	ТМ (обязательно указать)
