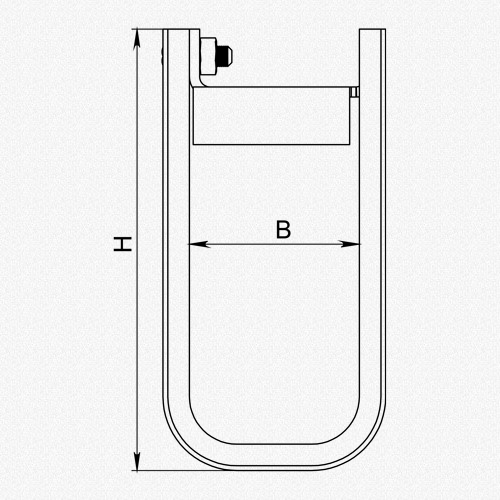

Подвеска кабельная тип 1 алюминиевая ОСТ5Р.6180-81 чертеж ТЛИШ


Типоразмер	B	H	S	Код	Старый код	Масса
Подвеска 12-28-100 ТЛИШ.363621.061-00	28	100	3	ТЛИШ.363621.061-00	668-03.852-00	94
Подвеска 12-28-130 ТЛИШ.363621.061-01	28	130	3	ТЛИШ.363621.061-01	668-03.852-01	115
Подвеска 12-36-130 ТЛИШ.363621.061-02	36	130	3	ТЛИШ.363621.061-02	668-03.852-02	120
Подвеска 12-36-180 ТЛИШ.363621.061-03	36	180	3	ТЛИШ.363621.061-03	668-03.852-03	155
Подвеска 12-36-230 ТЛИШ.363621.061-04 *	36	230	3	ТЛИШ.363621.061-04	668-03.852-04	190
Подвеска 12-50-130 ТЛИШ.363621.061-05	50	130	3	ТЛИШ.363621.061-05	668-03.852-05	131
Подвеска 12-50-180 ТЛИШ.363621.061-06	50	180	3	ТЛИШ.363621.061-06	668-03.852-06	165
Подвеска 12-50-230 ТЛИШ.363621.061-07	50	230	3	ТЛИШ.363621.061-07	668-03.852-07	200
Подвеска 12-70-180 ТЛИШ.363621.061-08	70	180	3	ТЛИШ.363621.061-08	668-03.852-08	194
Подвеска 12-70-200 ТЛИШ.363621.061-09	70	200	3	ТЛИШ.363621.061-09	668-03.852-09	203
Подвеска 12-70-230 ТЛИШ.363621.061-10	70	230	3	ТЛИШ.363621.061-10	668-03.852-10	218

* для этих позиций нет однозначного решения

Подвеска кабельная для крепления кабелей и проводов на судах, платформах, морских и речных плавсредствах.
Крепление к набору судна приваркой, имеет минимальный типоразмерный ряд.
Данный типоразмер изготавливается из легкого сплава по ОСТ5Р.6180-81 (ранее ОСТ5.6020-71)

Условные обозначения	Параметр	Примечания, диапазон значений
Подвеска 1	Тип 1	Без вылета хвостовиков
Подвеска 12	2-Алюминий	АМг5
Подвеска 11-28	Ширина окна корпуса, B=28	B=28; 36; 50; 70
Подвеска 11-28-100	Высота корпуса, H=100	H=100; 130; 180; 200; 230
Подвеска 11-28-100/ОМ	Общеморское исполнение	ОМ (можно не указывать)
Подвеска 11-28-100/ТМ	Тропическое морское исполнение	ТМ (в тропическом обязательно указать)

Примеры маркировки	Расшифровка маркировки	Примечания
Подвеска 11-28-100	Подвеска кабельная тип 1, сталь, B=28, H=100
Подвеска 12-28-100	Подвеска кабельная тип 1, легкий сплав, B=28, H=100
Подвеска 13-28-100	Подвеска кабельная тип 1, титан, B=28, H=100
Подвеска 11-28-100/ТМ	Подвеска кабельная тип 1, сталь, B=28, H=100, морское тропическое исполнение

Деталь	Применяемые материалы	Дополнительные операции
Корпус (легкий сплав)	Лист АМг5 ГОСТ 8509, ГОСТ 8510	оксидировать, грунтовать
Хвостовик (легкий сплав)	Уголок АМг5 ГОСТ 8509, ГОСТ 8510, полоса ГОСТ 503	грунтовать
Уплотнитель замка	Резина губчатая I и II группы	приклеить (примотать)
Клей уплотнителя	Резиновый клей 88-Н ОСТ 5.9068
Метизы (корпус легкий сплав)	Стальные ГОСТ 17473, ГОСТ 5915
Покрытие (корпус легкий сплав)	Грунт ФЛ-03-Ж (желтый) ГОСТ 9109
Исполнение ТМ (все типоразмеры)	Круговая герметичная сварка	оксидировать
