Подвеска кабельная тип 1 стальная ОСТ5Р.6180-81 ТЛИШ.


* для этих позиций нет однозначного решения

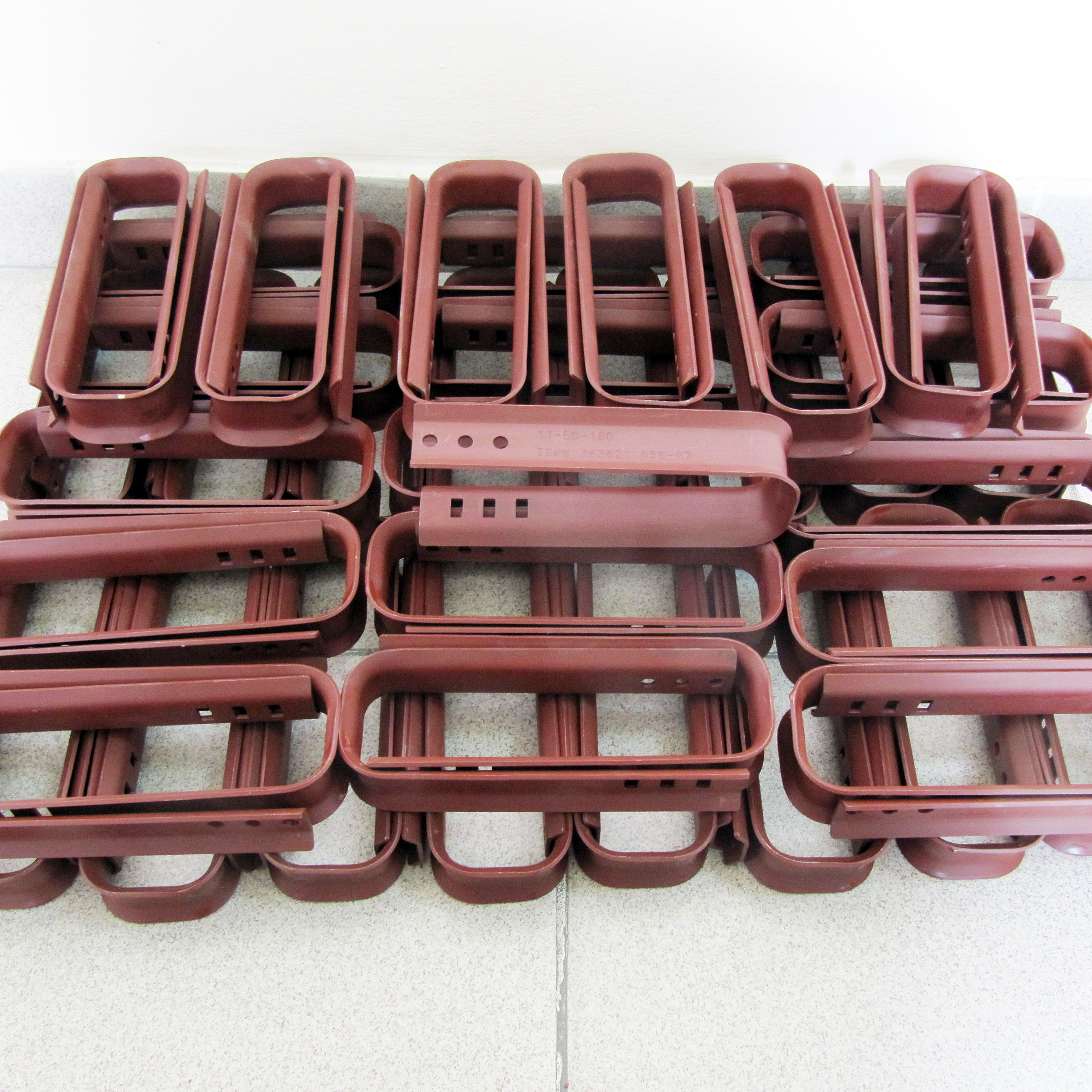

Подвеска кабельная для крепления кабелей и проводов на судах, платформах, морских и речных плавсредствах.

Крепление к набору судна приваркой, имеет минимальный типоразмерный ряд.

Данный типоразмер изготавливается из стали по ОСТ5Р.6180-81 (ранее ОСТ5.6020-71)

Условные обозначения	Параметр	Примечания, диапазон значений
Подвеска 1	Тип 1	Без вылета хвостовиков
Подвеска 11	1-Сталь	Ст3, Ст20
Подвеска 11-28	Ширина окна корпуса, B=28	B=28; 36; 50; 70
Подвеска 11-28-100	Высота корпуса, H=100	H=100; 130; 180; 200; 230
Подвеска 11-28-100/ОМ	Общеморское исполнение	ОМ (можно не указывать)
Подвеска 11-28-100/ТМ	Тропическое морское исполнение	ТМ (в тропическом обязательно указать)

Примеры маркировки	Расшифровка маркировки
Подвеска 11-28-100	Подвеска кабельная тип 1, сталь, B=28, H=100
Подвеска 12-28-100	Подвеска кабельная тип 1, легкий сплав, B=28, H=100
Подвеска 13-28-100	Подвеска кабельная тип 1, титан, B=28, H=100
Подвеска 11-28-100/ТМ	Подвеска кабельная тип 1, сталь, B=28, H=100 морское тропическое исполнение

Деталь	Применяемые материалы	Дополнительные операции
Корпус (сталь)	Лист сталь Ст3 ГОСТ 380; Ст10 ГОСТ 1050	грунтовать
Хвостовик (сталь)	Уголок сталь ГОСТ 8509, ГОСТ 8510, полоса ГОСТ 503	грунтовать
Уплотнитель замка	Резина губчатая I и II группы	приклеить (примотать)
Клей уплотнителя	Резиновый клей 88-Н ОСТ 5.9068
Метизы (корпус сталь)	Стальные ГОСТ 17473, ГОСТ 5915
Покрытие (корпус сталь)	Грунт ФЛ-03-К (красный) ГОСТ 9109
Исполнение ТМ (все типоразмеры)	Круговая герметичная сварка	оксидировать
