Планки стыковые тип 3 (сталь)

Главная

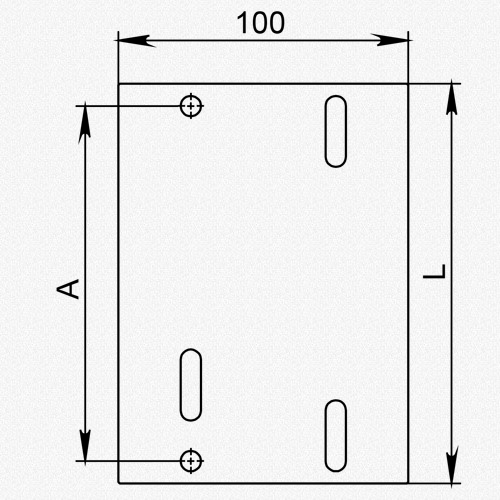

Типоразмер

B

S

A

Код

Старый код

Масса 100шт

Планка 31-68

68

1,0

52,5

ТЛИШ.741128.010-00

688-03.926-00

5,30

Планка 31-103

103

1,6

87,5

ТЛИШ.741128.010-01

688-03.926-01

12,80

Планка 31-138

138

1,6

122,5

ТЛИШ.741128.010-02

688-03.926-02

17,20

Планка 31-173

173

1,6

157,5

ТЛИШ.741128.010-03

688-03.926-03

21,50

Планка 31-208

208

1,6

192,5

ТЛИШ.741128.010-04

688-03.926-04

25,90

Планка 31-243

243

1,6

227,5

ТЛИШ.741128.010-05

688-03.926-05

30,30


ИНФОРМАЦИЯ
Планка тип 3 из стали применяются для соединений панелей с буртиком тип 2
Условные обозначения

Условные обозначения

Значение

Примечания, диапазон значений

Панель

Панель с буртиком

Панель 2

Тип 2

Панель 21

Сталь

Панель 21-70

Расстояние между буртиками A=70мм

Панель 21-70-L

Длина панели (заказная)
