Каталог

Планки РФИП 741366

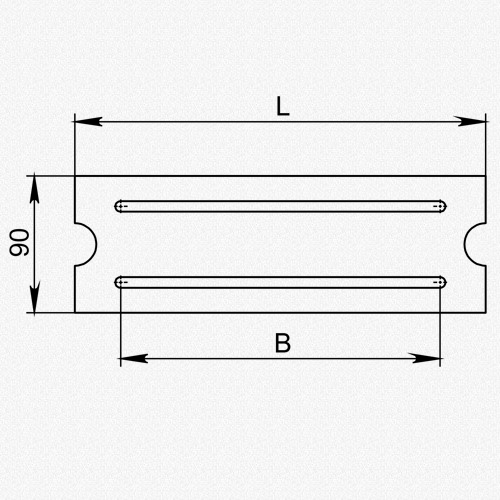

Типоразмер	L	B	S	Код	Старый код	Масса
Планка 310-220-4 РФИП.741366-001-00	170	110	4	РФИП.741366-001-00	688-39.097-00	480,00
Планка 310-220-4 РФИП.741366-001-01	220	160	4	РФИП.741366-001-01	688-39.097-01	620,00
Планка 310-220-4 РФИП.741366-001-02	270	210	4	РФИП.741366-001-02	688-39.097-02	760,00
Планка 310-220-4 РФИП.741366-001-03	320	260	4	РФИП.741366-001-03	688-39.097-03	910,00
Планка 310-220-4 РФИП.741366-001-04	370	310	4	РФИП.741366-001-04	688-39.097-04	1 050,00
Планка 310-220-4 РФИП.741366-001-05	420	360	4	РФИП.741366-001-05	688-39.097-05	1 190,00
Планка 310-220-4 РФИП.741366-001-06	470	410	4	РФИП.741366-001-06	688-39.097-06	1 330,00
Планка 310-220-4 РФИП.741366-001-07	520	460	4	РФИП.741366-001-07	688-39.097-07	1 470,00
Планка 310-220-4 РФИП.741366-001-08	570	510	4	РФИП.741366-001-08	688-39.097-08	1 610,00
Планка 310-220-5 РФИП.741366-001-09	170	110	5	РФИП.741366-001-09	688-39.097-09	200,00
Планка 310-220-5 РФИП.741366-001-10	220	160	5	РФИП.741366-001-10	688-39.097-10	260,00
Планка 310-220-5 РФИП.741366-001-11	270	210	5	РФИП.741366-001-11	688-39.097-11	320,00
Планка 310-220-5 РФИП.741366-001-12	320	260	5	РФИП.741366-001-12	688-39.097-12	380,00
Планка 310-220-5 РФИП.741366-001-13	370	310	5	РФИП.741366-001-13	688-39.097-13	440,00
Планка 310-220-5 РФИП.741366-001-14	420	360	5	РФИП.741366-001-14	688-39.097-14	500,00
Планка 310-220-5 РФИП.741366-001-15	470	410	5	РФИП.741366-001-15	688-39.097-15	560,00
Планка 310-220-5 РФИП.741366-001-16	520	460	5	РФИП.741366-001-16	688-39.097-16	620,00
Планка 310-220-5 РФИП.741366-001-17	570	510	5	РФИП.741366-001-17	688-39.097-17	680,00

Планки конструкционные
Производятся по альбому РФИП.741366.001

Условные обозначения	Значение	Примечания, диапазон значений
Планка	Планка для гравировки надписей	Приверные
Планка 310	Длина, L=310	L=170 - 570
Планка 310-220	Межценровое расстояние отверстий, B=220	A=110 - 510
Планка 310-220-С	Материал = нержавейка	20Х13; 12Х18Н10Т
Планка 310-220-А	Материал = алюминий	АМг5М
